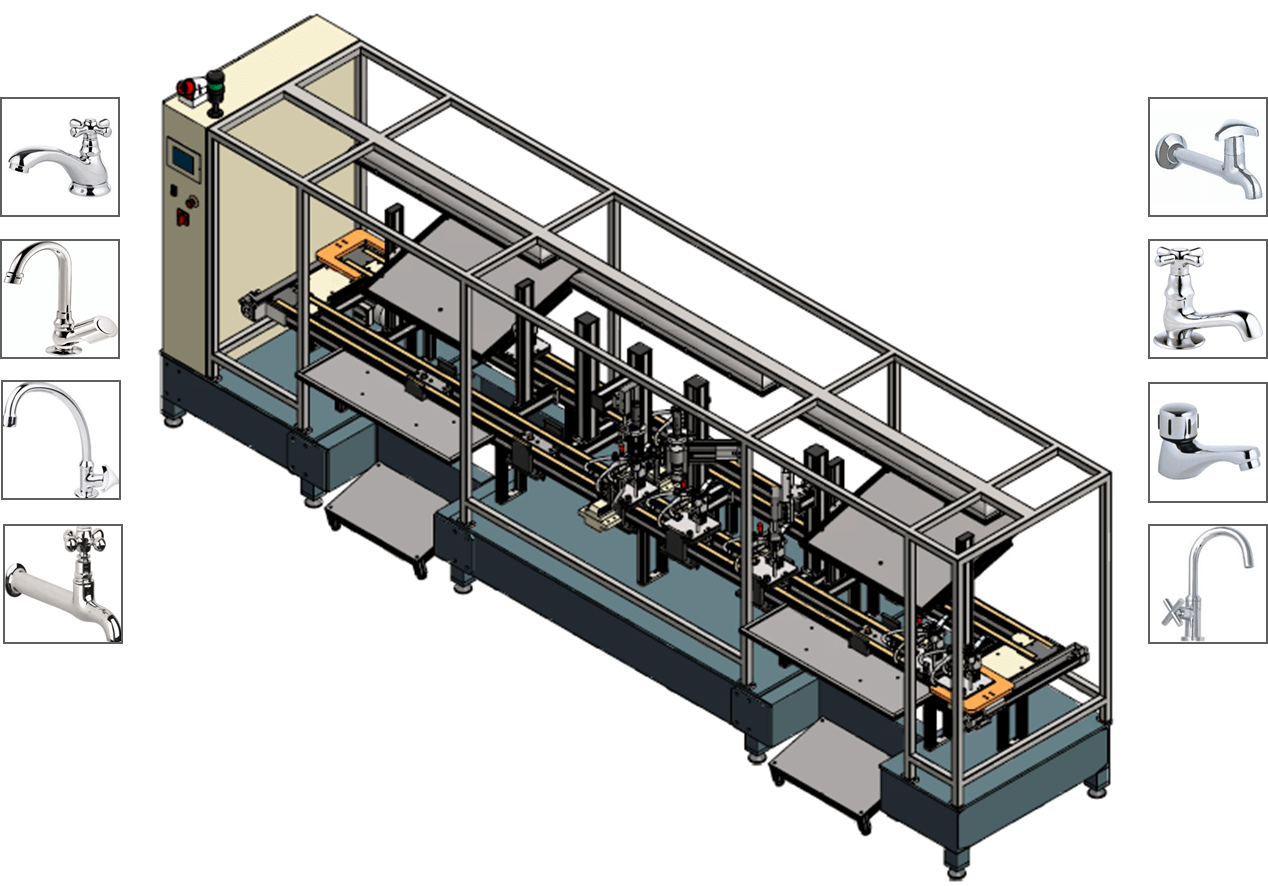

Linea Automática Montaje y Verificación
LINEA AUTOMATICA MONTAJE Y VERIFICACION
LINEA AUTOMATICA MONTAJE Y VERIFICACION
- El sistema esta equilibrado para el montaje de grifería repisa con 2 operarios.
- Optimizar el ciclo maquina/operario/modelo de grifería.

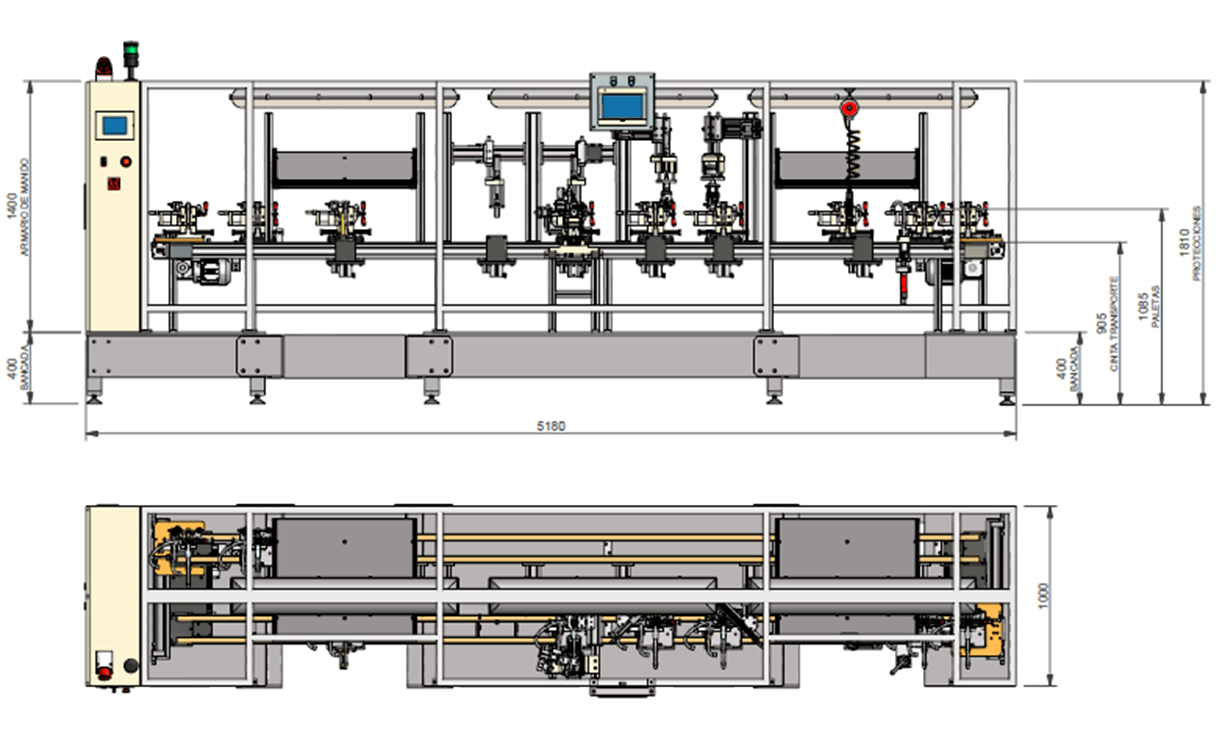

- El LAY-OUT de forma lineal, esta pensado para ocupar el mínimo espació.
- Se realiza el atornillado del mecanismo mediante una atornilladora neumatica con control de par por presión.
- Disponemos 1 estación de estanqueidad APE con un ciclo máximo de 15 seg. de test en 2 fases cerrado y abierto. Disponemos de estaciones para el montaje de la caperuza y montaje de pomo.
- El cambio de modelo mediante palets de transporte, utillajes de test intercambiables y parametrización de la linea de montaje puede realizarse entre 5 y 15 minutos, para pasar del montaje de un modelo a otro.
- A la salida en la estación 6 del operario 2 dispone de una unidad de atornillado para el montaje del floron, arandela y tuerca de fijación de 1/2".
ESTACIONES DE TRABAJO
ESTACIONES DE TRABAJO
1. Puesto manual operario 1 carga componentes
1.1. Coloca el cuerpo de griferia sobre el palet de transporte
1.2. Pre-roscado mecanismo1.3. Colocacion pomo (volante) + tornillo sobre palet1.4. Colocación Caperuza (algunos modelos)
2. Atornillado neumatico mecanismo con control de par por presión
3. Test estanqueidad mecanismo cerrado y test mecanismo abierto
4. Manipulador montaje automatico Caperuzas
4. Manipulador montaje automatico Caperuzas
5. Manipulador montaje automatico pomos (volantes)
6. Puesto manual operario 2 descarga y montaje:
6.1. Atornillado Volante
6.2. Montaje Botâo F / Tampa6.3. Descarga grifo (torneira)
6.4. Montar caño (Canopia).6.5. Montar arandela (Arruela PVC).6.6. Montar Tuerca Porca (Automatismo de roscado)
