LMGA-M06R6E
LMGA-M06R6E
LMGA-M06R6E

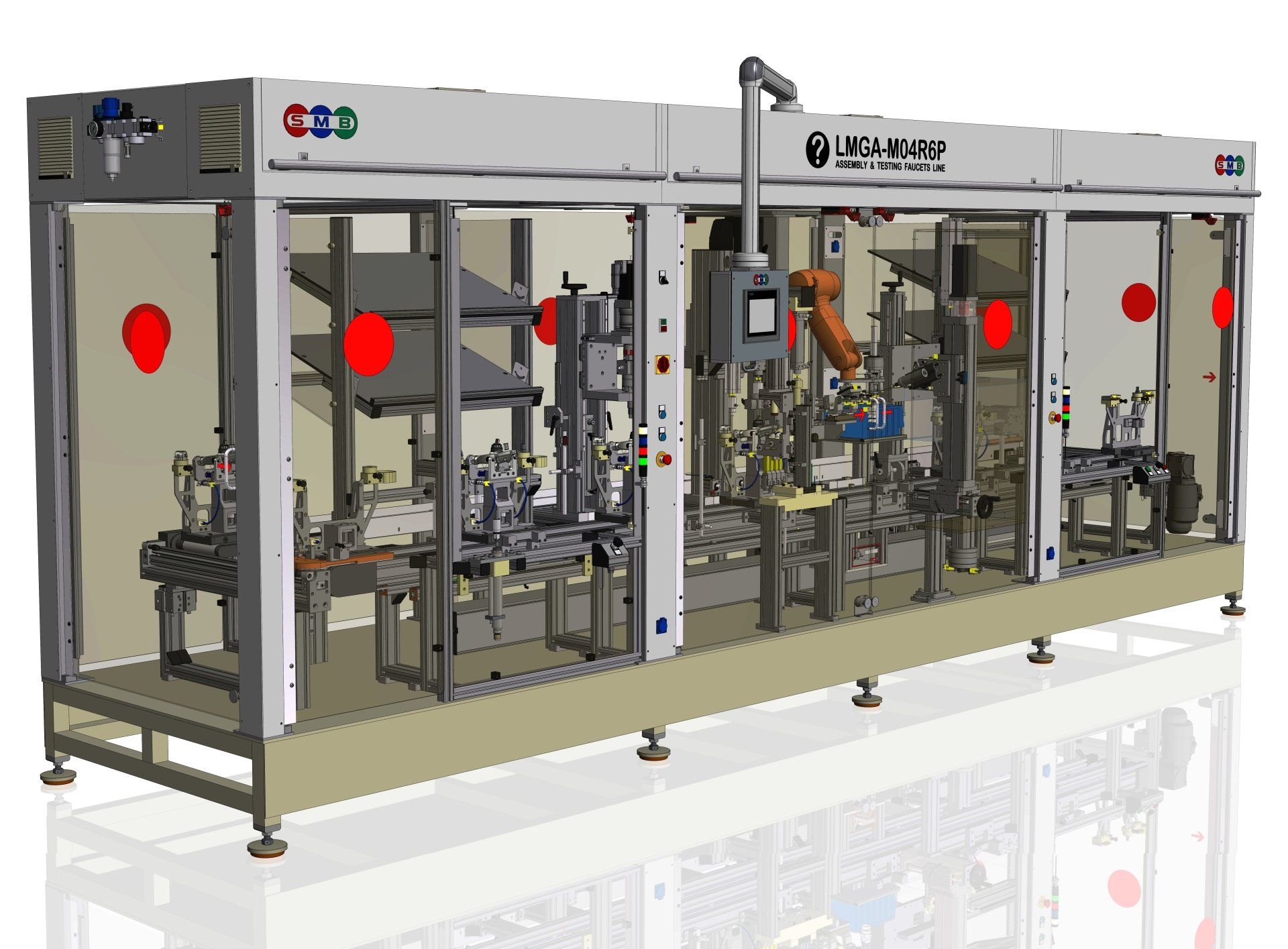

Linea Automática Montaje, Verificación y Marca Láser
LINEA AUTOMATICA MONTAJE, VERIFICACION Y MARCADO LASER
LINEA AUTOMATICA MONTAJE, VERIFICACION Y MARCADO LASER
- El sistema esta equilibrado para el montaje de grifería repisa con 2 operarios + 1 Operario mesa actual encajado.
- Optimizar el ciclo maquina/operario/modelo de grifería.
- El LAY-OUT de forma lineal, esta pensado para ocupar el mínimo espació.
- Se realiza el atornillado de la tuerca de cartucho mediante una atornilladora electrónica con control por célula de par.
- Disponemos 1 estación de estanqueidad APE con un ciclo máximo de 30 seg. de test en 2 fases cerrado y abierto. Disponemos de un ROBOT KUKA o ABB de 6 ejes para el montaje de la caperuza, maneta de monomando y atornillado frontal. Se incorpora adicionalmente una unidad de atornillado posterior para manetas de monomando.
- El cambio de modelo mediante palets de transporte, utillajes de test intercambiables y parametrización del ROBOT de montaje puede realizarse entre 5 y 15 minutos, para pasar del montaje de un modelo a otro de monomando.
- El sistema de marcado por LÁSER, nos que permite realizar logos y marcas de homologacion en la parte posterior del cuerpo.

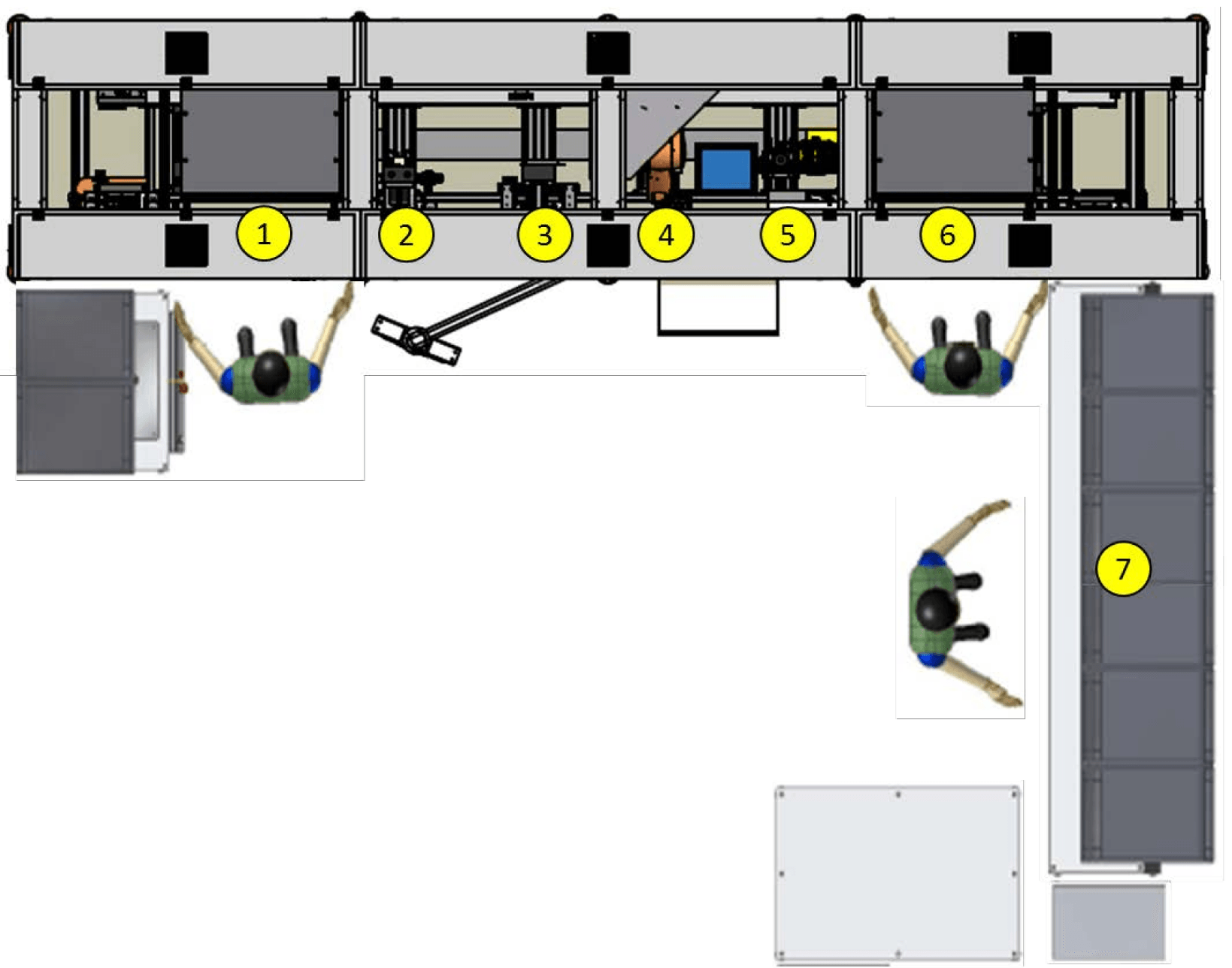

LÍNEA AUTOMÁTICA DE 6 ESTACIONES
LÍNEA AUTOMÁTICA DE 6 ESTACIONES
1. Puesto manual operario 1 carga componenetes
Pre-montaje lavabo, bidé y fregaderas repisa
Pre-montaje baterías (asientos + racor o inversor)
2. Atornillado tuerca cartucho con control torque
3. Test estanqueidad cartucho cerrado Test estanqueidad cartucho abierto
4. Robot 6 ejes:
4. Robot 6 ejes:
Montaje Caperuzas
Montaje Manetas monomando
Montaje Manetas monomando
Atornillado manetas
5. Sistema marcado Láser
6. Puesto manual operario 2 (Montaje aireador y limpieza)
7. Puesto manual Operario 3 (Embalaje)

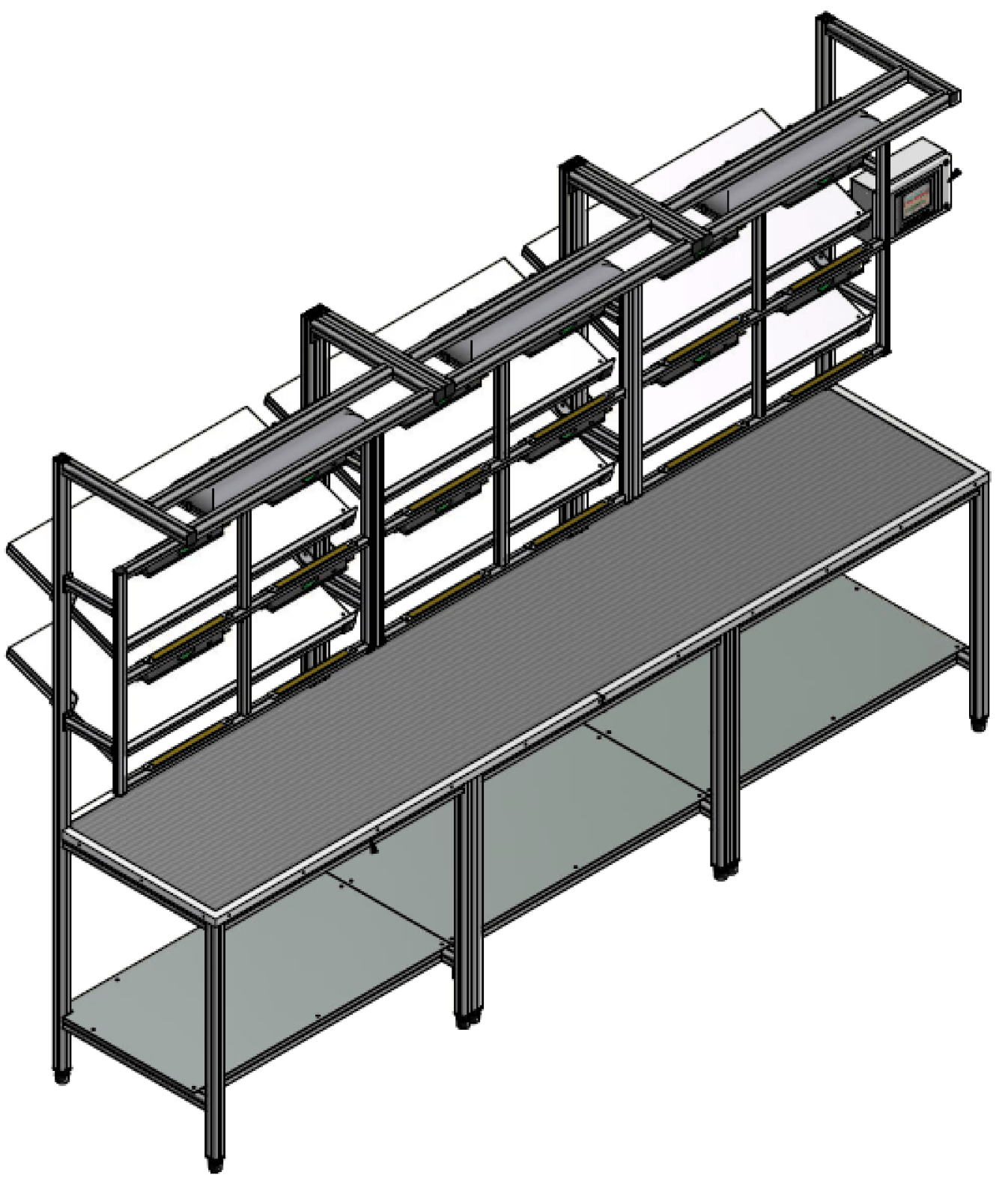

MESA EMBALAJE CON POKA-YOKE
MESA EMBALAJE CON POKA-YOKE
Estructura construida en perfil aluminio
Dimensiones generales:
Instalación eléctrica con sistemas de protección para el conexionado de los distintos dispositivos e iluminación integrada
Instalación aire comprimido con filtro regulador para el conexionado de todos los elementos neumáticos.
Dimensiones generales:
Ancho = 3.000 mm
Fondo = 750 mm
Altura = 2.200 mm
6 Estantes superiores con regulación en altura e inclinación.Instalación eléctrica con sistemas de protección para el conexionado de los distintos dispositivos e iluminación integrada
Instalación aire comprimido con filtro regulador para el conexionado de todos los elementos neumáticos.
Base de trabajo de madera con plancha de goma.
Pies soporte y nivelación con regulación ± 20 mm.
Pies soporte y nivelación con regulación ± 20 mm.
